152-мм пушка-гаубица Д-20

152-мм пушка-гаубица Д-20

Советская 152-мм пушка-гаубица Д-20 создавалась вместе с 122-мм пушкой Д-74, как «корпусной дуплекс». «Дуплекс» из двух специализированных, и в то же время собранных по большей части из одних и тех же блоков артсистем, позволял во-первых, решать полный спектр задач стоящих перед корпусной артиллерией, а во-вторых, позволял снизить расходы и упростить ремонт и эксплуатацию, улучшить снабжение запасными частями и подготовку артиллерийских расчетов.

И 122-мм пушка Д-74 и 152-мм пушка-гаубица Д-20 были спроектированы сразу после окончания Второй мировой войны в ОКБ-9 под руководством Ф. Ф. Петрова. Первый опытный образец 122-мм пушки Д-74 был изготовлен заводом № 9 в начале 1950 года, и 23 февраля 1950 г. был впервые опробован стрельбой на заводском полигоне.

С Д-20 получилось сложнее — моноблок 152-мм гаубицы, изначально звавшейся Д-72 был готов в том же 1950-м. В качестве лафета для неё использовали лишь немного измененный лафет Д-74. Но спустя 2 года (1952 г.), гаубицу Д-72 переквалифицировали в пушку-гаубицу Д-20 (Д индекс завода, а цифра 20 по аналогии с 152-мм гаубицей-пушкой МЛ-20 обр. 1937 года).

К 1953 г. было изготовлено 2 батареи «корпусного дуплекса», которые приступили к испытаниям, продлившихся до 1955 года. После завершения испытаний было развернуто серийное производство обоих орудий на заводе № 221 «Баррикады», однако из-за накладок производства, фактически первые серийно изготовленные Д-74 и Д-20 стали выпускаться серийно только с 1956 года.

Схема 152-мм пушки-гаубицы Д-20

Д-20 стала одной из первых советских артсистем, способных вести огонь тактическими ядерными и химическими боеприпасами, а также первой 152-мм орудийной системой с полуавтоматическим клиновым затвором с вертикальным перемещением клина. В модификации Д-22 (2А33) пушка-гаубица Д-20 использована в качестве основного оружия САУ 2С3 «Акация».

Читать еще:  Спецсвязь — главный российский центр специальной связи

Кроме СССР/России, пушка-гаубица состояла или состоит на вооружение трех десятков стран, среди которых: Азербайджан, Афганистан, Ангола, Армения, Белоруссия, Болгария, Венгрия, Вьетнам, Ирак, Иран, Йемен, Казахстан, КНР, КНДР, Конго, Молдавия, Мьянма, Никарагуа, Польша, Румыния, Сербия, Сирия, Туркмения, Украина, Хорватия, Шри-Ланка, Финляндия, Югославия.
По состоянию на 2015 год, пушки-гаубицы Д-20 армии РФ, выведены в резерв и сняты с вооружения.

Советская 152-мм пушка-гаубица Д-20

Конструкция 152-мм пушки-гаубицы Д-20

152-мм пушка-гаубица Д-20 – артиллерийское орудие в составе полевой артиллерии, в котором сочетаются свойства пушки и гаубицы (с преобладанием «пушечных» свойств). По сравнению с пушкой, пушка-гаубица имеет меньшую длину ствола и большие углы возвышения ствола. По сравнению с гаубицей, у пушки-гаубицы большая дальность стрельбы.

Ствол пушки-гаубицы Д-20 состоит из трубы, казенника, обоймы и дульного тормоза. Затвор вертикальный клиновой, с полуавтоматикой механического типа. Лафет пушки-гаубицы Д-20 заимствован от пушки Д-74 различаются только профилем веретена тормоза отката и диаметром передней обоймы.

Тормоз отката гидравлический, веретенного типа, с пружинным компрессором, заполнен стеолом-М. Накатник гидропневматический, заполнен стеолом-М. Цилиндры тормоза отката и накатника закреплены в обойме ствола и откатываются вместе с ним.
Станины сварные, коробчатого типа. Для перекатывания орудия на короткие расстояния имеются подхоботовые катки, торсионное подрессоривание при стрельбе с колес не выключалось. Основные колеса заимствованы с грузового автомобиля ЯАЗ.

Подъемный механизм пушки-гаубицы Д-20 имеет один сектор, обеспечивающий угол вертикальной наводки от -5 до +63 град. Поворотный механизм винтового типа, расположен с левой стороны орудия, угол горизонтального наведения составляет 58 град. Уравновешивающий механизм пневматический, толкающего типа, состоит из двух одинаковых колонок. На нижнем станке закреплен поддон, который в боевом положении являлся опорой системы, колеса при этом вывешиваются.

Читать еще:  Револьверы разных стран мира

Прицельные приспособления состояли из механического прицела С-71 с артиллерийской панорамой и прицела прямой наводки ОП-2–97.

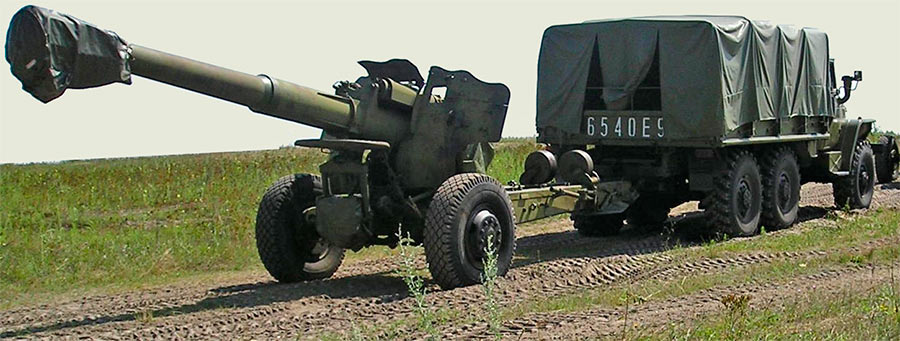

Транспортировка 152-мм пушки-гаубицы Д-20

Гаубица-пушка Д-20 — видео стрельб

В основе своей Д-20 аналогична более ранней модели 152-мм гаубицы Д-1, но у нее иное расположение противооткатных амортизаторов, а масса лафета Д-74 такова, что для перемещения Д-20 необходимы дополнительные колесики на передке станин. Также другой является форма щита.

Однако основным отличием Д-20 от Д-1 является выбор боеприпасов. Из Д-20 по-прежнему можно стрелять большинством типов боеприпасов Д-1, но у нее есть собственное семейство боеприпасов. Д-20 стала одной из первых советских артиллерийских систем, способных вести огонь тактическими ядерными боеприпасами. Также имелся большой выбор химических боеприпасов (в настоящее время снятых с вооружения). Усовершенствованная система метательных зарядов изменяемой мощности позволила увеличить максимальную дальность выстрела Д-20 до 17 410 метров, а применение активно-реактивного снаряда позволяет довести дальность до 24 000 метров. Одним из последних нововведений является использование противотанкового снаряда с наведением по лазерному лучу «Краснополь» весом 50 кг.

Ствол калибром 155 мм, установленный на самоходной гаубице 2С5, является модифицированным стволом Д-20. Бывшая Югославия предлагала на экспорт модификацию Д-20 со стволом длиной 39 калибров, принятую на вооружение югославской армией — состояние дел в настоящее время неизвестно. В румынской армии стоит на вооружении буксируемая гаубица собственной разработки, известная под обозначением Модель М1985, в конструкции которой просматриваются некоторые черты Д-20. Модификация китайского производства имеет обозначение 152-мм Тип 66.

Характеристики и аналоги

На момент своего появления, гаубица Д-20 являлась уникальным типом орудия, не имевшим аналогов в мире. В армии США долгое время оставалось орудие М114, разработанное еще на стыке 30-40-х годов. Постепенное введение в строй сопоставимых по калибру и характеристикам орудий началось в странах НАТО только в середине 70-х годов.

Читать еще:  Автоматы калашникова сотой серии: тактико-технические характеристики (ттх) ак-103, 105, 107

В 1979 году на вооружение армии США принимается М198, которое будет использоваться вплоть до начала 2000-х годов.

Д-20М114М198
Калибр, мм152155155
Масса, кг565054277165
Длина ствола, клб342039
Численность расчета, чел81110
Дальность ведения огня, м174101460024000

Американский аналог М198 имеет вес почти на 2000 кг больше, частично компенсируемый увеличенным по длине стволом. За счет этого увеличена дальнобойность орудия, но применение поршневого затвора отрицательно сказалось на скорострельности. При применении активно-реактивных снарядов дальнобойность Д-20 достигает 24 км, американский конкурент способен послать снаряд на 30 км.

Несмотря на то, что гаубица Д-20 разработана почти 70 лет назад, она остается на вооружении многих государств. Прочная конструкция и большая дальнобойность позволяют использовать орудие наравне с более современными конструкциями. Большим плюсом является широкий перечень боеприпасов, в который входят современные снаряды с лазерным указанием целей. Использование такого оружия обеспечивает поражение различных типов современной бронетехники.

Дополнительный импульс к жизни Д-20 дает самоходная установка «Акация», находящаяся на вооружении российской армии в большом количестве.

Многочисленные модернизации позволили повысить боевые и эксплуатационные характеристики установки. На последней модификации 2С3М3 осуществляется установка гаубицы 2А33М, использующая улучшенные баллистические решения, позаимствованные у орудия 2А64.
